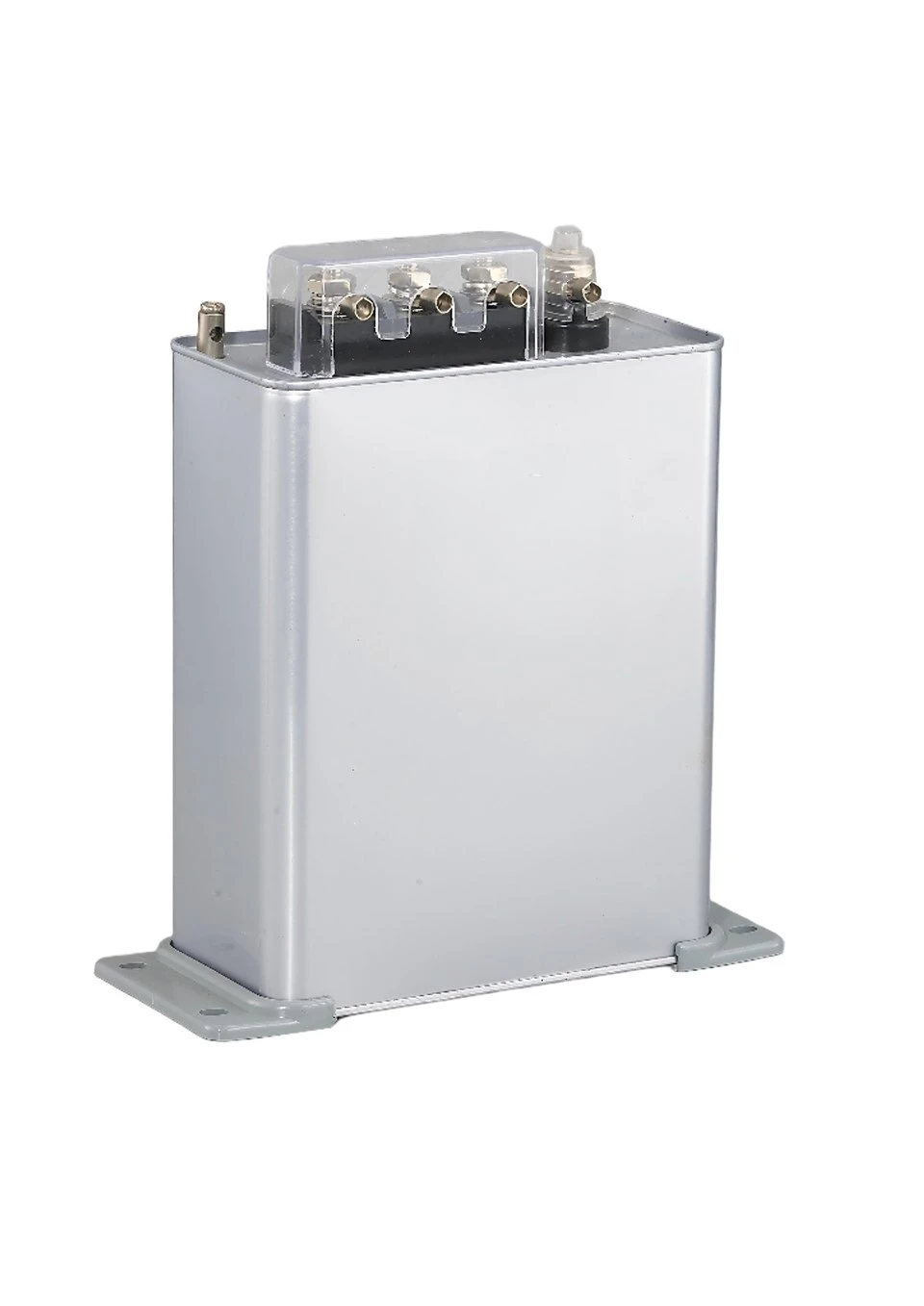

Vienfāzes šunta kondensators

Vienfāzes šunta kondensators ir paredzēts zema-sprieguma reaktīvās jaudas kompensācijas sistēmām, kurām nepieciešama fāzes-atdalīta kompensācija, uzlabots jaudas koeficients, samazināts reaktīvās jaudas zudums un labāka sprieguma kvalitāte. Šis pašdziedinošais zema-sprieguma šunta kondensators ir piemērots 50 Hz vai 60 Hz zemsprieguma{7}}elektriskajām sistēmām, un to galvenokārt izmanto kompensācijas skapjos, jaudas koeficienta korekcijas sistēmās, rūpnieciskās sadales skapjos un pilnos reaktīvās jaudas kompensācijas komplektos. Produkts izmanto metalizētu polipropilēna plēvi kā dielektrisku un mikrokristālisko vasku kā impregnantu. Tā pašdziedinošā struktūra palīdz uzlabot{11}}ilgtermiņa uzticamību atbilstošos darba apstākļos, jo īpaši kompensācijas sistēmās, kurās kondensatori nepārtraukti darbojas ar kontrolleriem, komutācijas ierīcēm, drošinātājiem un korpusa ventilācijas konstrukcijām.

Lai gan atslēgvārds ir vienfāzes šunta kondensators, šis produkts tiek precīzāk izmantots kā 3YN fāzes{1}}atdalīts kompensācijas kondensators ar iekšēju zvaigznes savienojumu un neitrālā punkta izvadu{2}}. Tas ir piemērots zemsprieguma -sprieguma sistēmām, kur A, B un C fāžu reaktīvās jaudas pieprasījums var nebūt līdzsvarots. Reālos izplatīšanas projektos fāzes nelīdzsvarotība bieži parādās komerciālās ēkās, darbnīcās, jauktās-slodzes iekārtās, mazās industriālās sistēmās un skapju modernizācijas projektos. Fāzu{8}}atdalīts kondensators palīdz kompensācijas sistēmai precīzāk reaģēt uz katru fāzi, nevis pārslēgt visas trīs fāzes kopā. Mūsu rūpnīca piegādā šo produktu elektrisko paneļu ražotājiem, kompensācijas skapju būvētājiem, rūpnieciskajiem lietotājiem, projektu darbuzņēmējiem un ārvalstu izplatītājiem, kuriem nepieciešama uzticama kondensatora sastāvdaļa zemsprieguma kompensācijas sistēmām. Ar nominālo spriegumu 250 V un nominālo jaudu no 3Kvar līdz 30Kvar, šī vienfāzes šunta kondensatoru sērija sniedz klientiem praktisku specifikāciju diapazonu dažādiem dalītās kompensācijas skapju dizainiem. To var arī saskaņot ar kondensatoru komutācijas kontaktoriem, dinamiskām reaktīvās kompensācijas vienībām, automātiskiem jaudas koeficienta kontrolieriem un citiem saistītiem komponentiem no mūsu produktu klāsta, palīdzot pircējiem izveidot pilnīgāku reaktīvās jaudas kompensācijas risinājumu.

Piezīme: YN kondensators izmanto iekšēju zvaigznes savienojumu ar neitrālā punkta izvadi{0}}. Citas īpašas specifikācijas un modeļus var piegādāt atbilstoši klientu prasībām.

Fāze-atdalīti kompensācijas skapji

Izmanto zemsprieguma{0}}kompensācijas skapjos, kur A, B un C fāzēm nepieciešama precīzāka kompensācija atbilstoši faktiskajiem fāzes slodzes apstākļiem.

Jaudas koeficienta korekcijas sistēmas

Izmanto kā kondensatora komponentu jaudas koeficienta korekcijas sistēmās, lai uzlabotu jaudas koeficientu, samazinātu reaktīvās jaudas zudumus un atbalstītu labāku sprieguma kvalitāti.

Trīs{0}}fāžu nesabalansētas slodzes sistēmas

Piemērots elektriskajām sistēmām ar nevienmērīgu fāzes slodzi, piemēram, jauktām komerciālām slodzēm, mazām rūpnieciskajām iekārtām, ražošanas cehiem un ēku sadales sistēmām.

Rūpnieciskās sadales skapji

Izmanto rūpnīcās, darbnīcās, sūkņu telpās, kompresoru stacijās,{0}}motorizētu iekārtu sistēmās un citās vietās, kur nepieciešama reaktīvās jaudas kompensācija.

Pilnīgi reaktīvās jaudas kompensācijas komplekti

Saskaņots ar komutācijas ierīcēm, kontrolleriem, drošinātājiem, vadu sistēmām un korpusa ventilācijas konstrukcijām, lai izveidotu pilnīgus zemsprieguma kompensācijas risinājumus.

Mūsu rūpnīca nodarbojas ar elektrisko izstrādājumu ražošanu kopš 1990. gadu sākuma, ilgtermiņā koncentrējoties uz kondensatoru komutācijas kontaktoriem un reaktīvās jaudas kompensācijas komponentiem. Mums ir ražotne vairāk nekā 3000 kvadrātmetru platībā, mums ir sava pētniecības un attīstības komanda, un ikmēneša ražošanas jauda ir aptuveni 5000 vienību. Klientiem ārzemēs, kas iegādājas vienfāzes šunta kondensatoru izstrādājumus partijās, šis ražošanas pamats palīdz nodrošināt stabilu piegādi, atkārtotus pasūtījumus, projektu nomaiņas pieprasījumu un ilgtermiņa sadarbību.

Mūsu produktu klāstā ietilpst kondensatoru komutācijas kontaktori, maiņstrāvas kontaktori, paš-dziedinoši zemsprieguma-paralēlās jaudas kondensatori, dinamiskās reaktīvās jaudas kompensācijas komutācijas regulatori, īpaši-ātri dinamiskās reaktīvās jaudas kompensācijas komutācijas regulatori, viedie kondensatoru kompozītmateriālu slēdži, automātiskie reaktīvās jaudas kompensācijas regulatori un harmonikas filtri. Tādējādi skapju ražotājiem un izplatītājiem ir vieglāk iegūt atbilstošus produktus pilnīgiem kompensācijas skapju projektiem. Tā vietā, lai iegādātos kondensatorus, komutācijas ierīces un kontrolierus no dažādiem piegādātājiem, klienti var samazināt sakaru izmaksas un uzlabot modeļu saskaņošanas efektivitāti, izmantojot vienu pieredzējušu ražotāju.

Mūsu rūpnīcai ir ISO9001 kvalitātes vadības sistēmas sertifikācija un CCC nacionālā obligātā produktu sertifikācija. Ražošanas laikā mēs izmantojam regulāras pārbaudes metodes un veicam 100% pārbaudi pirms iepakošanas. Trešās puses-pārbaude tiek pieņemta, ja to pieprasa klienti vai inženiertehniskie projekti. Šim vienfāzes šunta kondensatoram kvalitātes kontrole koncentrējas uz kapacitātes konsekvenci, sprieguma pakāpi, spailes stāvokli, izolācijas veiktspēju, izlādes veiktspēju, izskata kvalitāti, etiķetes precizitāti un iepakojuma stāvokli.

Tā kā kondensatori kompensācijas skapjos darbojas nepārtraukti, pareizi darbības apstākļi ir būtiski-ilgtermiņa uzticamībai. Kondensatoram jādarbojas labos ventilācijas apstākļos, un to nedrīkst uzstādīt slēgtās, nevēdināmās telpās. Pēc tam, kad kondensators ir atvienots no barošanas avota, to nedrīkst atkārtoti pievienot, kamēr atlikušais spriegums nav nokrities līdz 10% no nominālā sprieguma. Parastās lietojumprogrammās šis process var ilgt aptuveni 200 sekundes, tāpēc kontrollerim ir jāiekļauj atkārtotas-pārslēgšanas bloķēšanas laiks pēc izslēgšanas-. Ja tiek izmantots vispārējs kontrolieris, ātrās izlādes ierīce jāuzstāda atsevišķi. Šīs detaļas palīdz paneļu izgatavotājiem samazināt darbības risku un uzlabot visas kompensācijas sistēmas uzticamību.

Mēs atbalstām OEM/ODM pakalpojumus klientiem, kuriem nepieciešama zīmola piegāde vai{0}}uz projektu balstīta produktu atbilstība. Pielāgošanu var apspriest atbilstoši faktiskajām pasūtījuma prasībām, ieskaitot produkta etiķeti, modeļa izvēli, sprieguma līmeni, jaudas kombināciju, iepakojuma zīmi un atbilstības prasības kompensācijas skapju projektiem. Ja klienti nodrošina tehniskos rasējumus, prototipus vai projekta specifikācijas, mūsu rūpnīca var novērtēt ražošanas iespējamību un apstiprināt piemērotas produkta iespējas.

Izplatītājiem ir svarīga elastīga specifikāciju izvēle, jo dažādiem tirgiem un skapju konstrukcijām var būt nepieciešami dažādi sprieguma līmeņi, jaudas diapazoni un modeļu kombinācijas. Šī vienfāzes šunta kondensatoru sērija aptver parastās 250 V fāzes -atdalītās kompensācijas specifikācijas no 3 Kvar līdz 30 Kvar, tādējādi atvieglojot vietējo krājumu sagatavošanu vairāku projektu vajadzībām. Paraugus var nodrošināt pirms masveida ražošanas tehniskai pārbaudei, un jauktās specifikācijas var apspriest atbilstoši pasūtījuma prasībām.
